Compactus® Double Decker XTR

  • Описание
  • Особенности
  • Размеры
  • Аксессуары
  • Цена
  • Фото/Видео

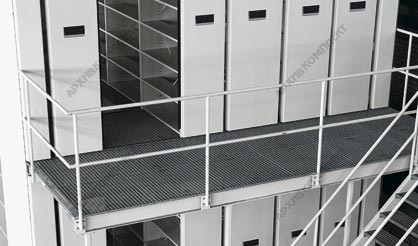

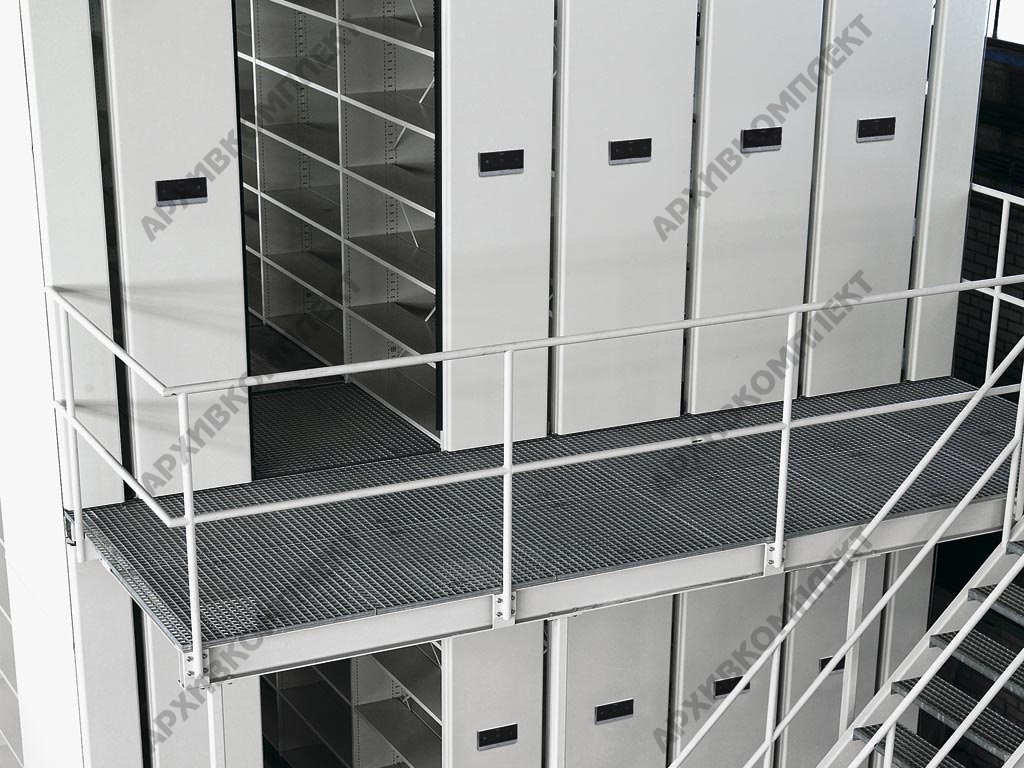

Двухъярусные передвижные стеллажи с электронным управлением и электроприводом Compactus® Double Decker XTR (Компактус Дабл Декер XTR) выпускаются на базе стеллажной системы Compactus Dinamic Pro XTR, перемещаются по прикрепленным к полу рельсам с помощью электрического механизма перемещения и обеспечивают высокую нагрузочную способность. Удвоенная высота стеллажей и обширный набор стандартных размеров стеллажных секций позволяет максимально использовать объем высоких помещений и оптимизировать стеллажи для хранения предметов произвольных габаритов.

Стеллажи производятся на российском заводе компании "Constructor Finland Oy".

Передвижные стеллажи Compactus Double Decker XTR производятся в соответствии со стандартами ISO 9001 и ISO 14001.

 Передвижные стеллажи с электрическим приводом позволяют:

  • Перемещать стеллажи без приложения каких-либо усилий.
  • Перемещать большие блоки стеллажей одновременно, а значит иметь меньшее количество проходов.
  • Обеспечивать контроль доступа к определенным проходам при помощи кодовых электронных ключей.
  • Обеспечивать безопасность при пользовании стеллажами при помощи многоуровневой системы защиты.







Двухъярусные передвижные стеллажи с электронным управлением и электроприводом Compactus® Double Decker XTR (Компактус Дабл Декер XTR)

Принцип действия и управление перемещением стеллажей:

  • Compactus Double Decker XTR представляет собой двухъярусную систему мобильного хранения с электроприводом, оборудованную компьютеризированной управляющей системой. Эта система обеспечивает легкое и понятное управление стеллажами.

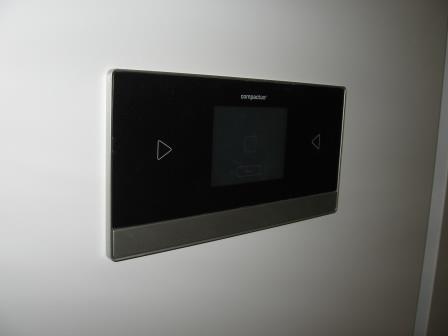

  • Каждый передвижной стеллаж включает в себя, помимо мобильного основания с установленными на него секциями хранения, панель управления, контроллер, датчик расстояния, электромотор, систему контроля тока электромотора и дополнительную оптическую систему безопасности. Панель управления снабжена удобными кнопками управления, жидкокристаллическим сенсорным дисплеем и системой считывания информации с кодовых ключей.

  • Открывание нужного прохода осуществляется нажатием кнопки OPEN с любой стороны этого прохода. Контроллер управляет всеми функциями передвижных стеллажей. Они могут включаться или выключаться, а также изменяться программно с персонального компьютера или при помощи меню на панели управления. Датчик расстояния определяет текущее расстояние до соседнего стеллажа.

  • Возникающие проблемы в работе с системой, а также срабатывание датчиков безопасности визуализируются с помощью меню.

  • Пользование системой Double Decker не требует специального обучения.

Безопасность персонала обеспечивается тремя системами:

  • Пассивная система безопасности. Эта опция заставляет пользователя убедиться, что в открытом проходе нет людей, прежде чем пытаться открыть очередной проход. После каждого перемещения стеллажей в пределах блока движение всех стеллажей блокируется, и по обе стороны открытого прохода загораются сигналы STOP. Блокировка отключается нажатием этих подсвеченных кнопок. Включение и отключение этой опции, а также время снятия блокировки и интервал до открытия очередного прохода изменяются программно.
  • Система контроля тока электромоторов. Входит в комплект поставки Compactus Double Decker XTR в качестве стандартной опции. Система осуществляет непрерывный контроль тока, потребляемого двигателем. При встрече с препятствием перемещающегося мобильного стеллажа ток, потребляемый двигателем, возрастает, система контроля детектирует это увеличение, выдает аварийную команду STOP и стеллаж останавливается. При этом загораются сигналы STOP на панелях управления всех стеллажей, а на остановленном стеллаже этот сигнал мигает. Прежде чем вернуть систему в рабочее состояние нажатием мигающей кнопки STOP, необходимо удостовериться в отсутствии людей и мешающих предметов в проходах.
  • Оптическая система безопасности. Формирует оптический луч вдоль каждого из мобильных оснований, при прерывании которого любым предметом движение стеллажей блокируется.



Технические характеристики передвижных стеллажей с электроприводом Compactus® Double Decker
Минимальная глубина стационарного одностороннего / двухстороннего стеллажа 300 мм / 540 мм
Максимальная глубина стационарного одностороннего / двухстороннего стеллажа 450 мм / 900 мм
Максимальная длина стеллажей 12000 мм
Передвижные стеллажи только двухсторонние. Минимальная / максимальная глубина 540 мм / 900 мм
Максимальная нагрузка на мобильное основание (L-12000мм) 15000 кг
Глубина полки 270, 300, 350, 390, 400, 450 мм
Длина полки 770, 970, 1170
Высота полки любая, изменяется без использования инструментов

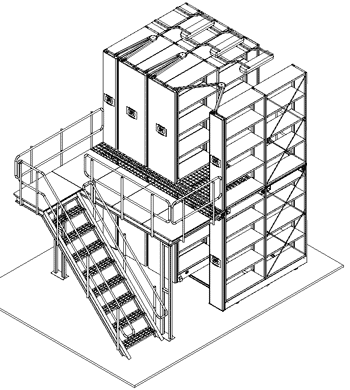

Высота стоек (без учета мобильного основания, рельс, перекрытий и светильников) 1914, 2234, 2594, 2994; возможны нестандартные значения от 914 до 2994 с шагом 40 мм
Высота конструкции от пола (с учететом мобильного основания, рельс, перекрытий и светильников) 162 мм + высота стойки нижнего яруса + 46 мм + высота стойки верхнего яруса + 180 мм
Варианты устройства перекрытий между ярусами ламинированная фанера толщиной 24 мм, стальная решетка толщиной 25 мм, алюминиевые панели толщиной 30 мм
Распределенная нагрузка на 1 полку 50, 60, 85, 90, 115, 155 кг (в зависимости от толщины и длины полки)
Шаг регулирования полок по высоте 20 мм
Количество полок в секции Любое
Нагрузка на двухстороннюю секцию 1500 кг.
Цвет Стандартный цвет светло-серый, RAL 9002. По желанию заказчика декоративная панель может быть выполнена в любом цвете по шкале RAL или отделана алюминиевой рамкой с панелями из моноформа, стекла.
  • Выдвижная полка
    Выдвижная полка
    Используется в качестве поверхности стола при обработке документов.
  • Выдвижная рамка
    Выдвижная рамка
    Используется для хранения документов в подвесных папках различного формата
  • Выдвижной ящик
    Выдвижной ящик
    Используется для хранения небольших легких предметов.
  • Книгодержатель
    Книгодержатель
    Используется для опоры документов на незаполненных полках. Легко перемещается в нужное место и фиксируется.
  • Книгодержатель
    Книгодержатель
    Используется для опоры документов на незаполненных полках.
  • Разделитель
    Разделитель
    Используется для разделения документов на полке. Легко переставляется на нужный шаг.
  • Полка с перфорацией 2 ряда
    Полка с перфорацией 2 ряда
    Используется для установки сплошных разделителей.
  • Полка с перфорацией 3 ряда
    Полка с перфорацией 3 ряда
    Используется для установки 3-х рядов трубочных разделителей.
  • Трубочный разделитель
    Трубочный разделитель
    Используется для разделения пространства полки на "отсеки". Проходит сквозь все полки по высоте.
  • Наклонная полка
    Наклонная полка
    Наклонная полка используется для презентации печатной продукции или хранения бланков.
  • Универсальная полка
    Универсальная полка
    Позволяет хранить документы в подвесных папках с обратной стороны полки.
  • Дополнительное ребро жесткости
    Дополнительное ребро жесткости
    Обеспечивает большую нагрузочную способность полки.
  • Трубчатые направляющие
    Трубчатые направляющие
    Рамка с трубчатыми направляющими используется для хранения специальных подвесных папок.
  • Кронштейн для папок
    Кронштейн для папок "Elba"
    Используется для хранения подвесных папок "Elba".
  • Кронштейн для папок
    Кронштейн для папок "Zippel"
    Используется для хранения подвесных папок "Zippel".
  • Рамка для маркировки стеллажа
    Рамка для маркировки стеллажа
    Пластик, Формат А5. Имеет раздвижные створки для установки маркировочного листа.
  • Раздвижная роллерная дверь
    Раздвижная роллерная дверь
    Открывается снизу вверх, имеет ключевой замок.
  • Раздвижные двери купе
    Раздвижные двери купе
    Общие направляющие полозья могут быть на 2 и 3 секции. Имеют ключевой замок.
  • Передний ограничитель полки
    Передний ограничитель полки
    Предохраняет документы и предметы от падения.
  • Задний ограничитель полки
    Задний ограничитель полки
    Предохраняет документы от падения в односторонних стеллажах и от перемешивания в двухсторонних.
  • Замок на передвижной стеллаж
    Замок на передвижной стеллаж
    Поворотный механизм опускает ригель в отверстие в полу, блокирует движение стеллажа и запирается.

Чтобы узнать цену на стеллажи, позвоните по многоканальному телефону +7 (495) 432-2025 или оставьте заявку в разделе "Бесплатный дизайн-проект"
